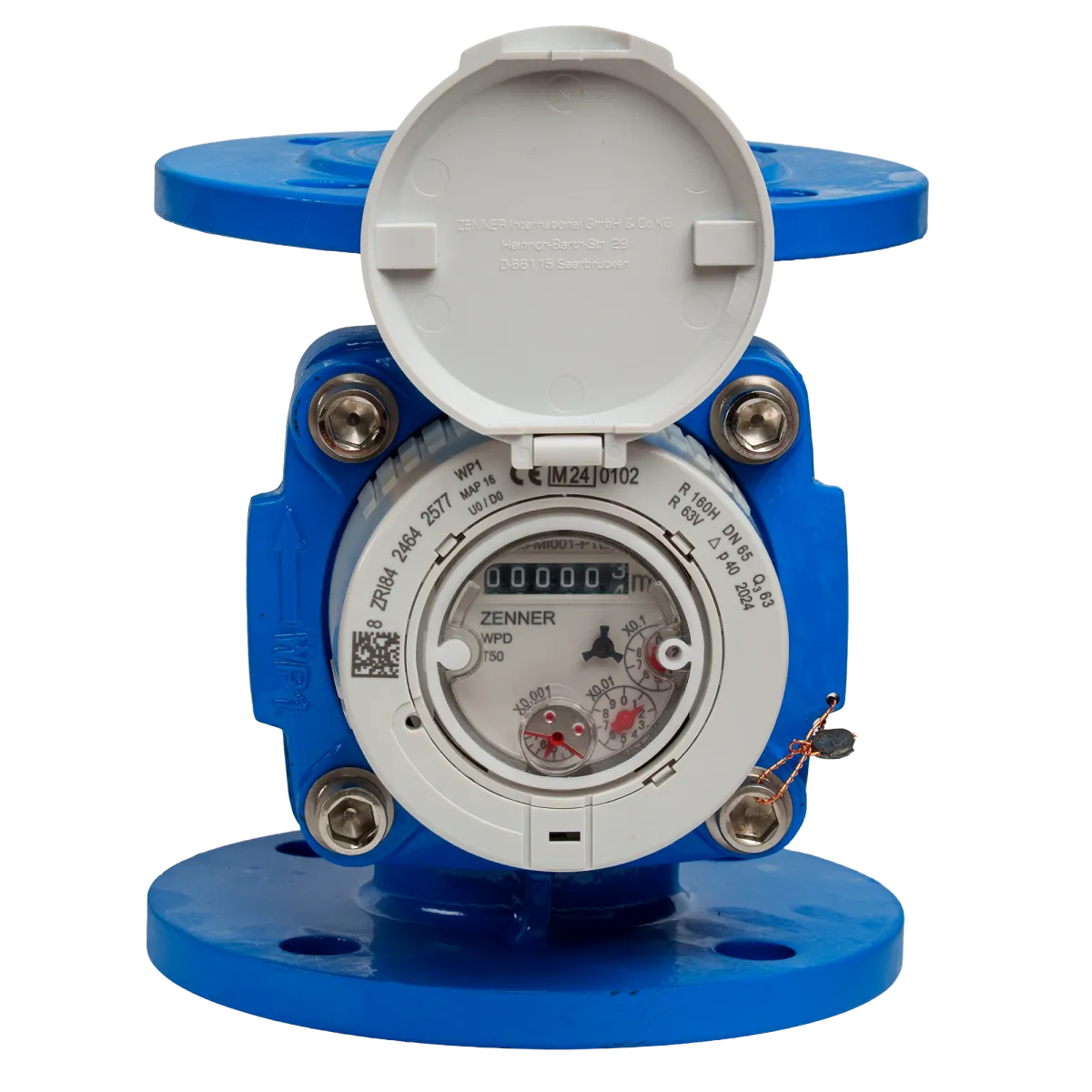

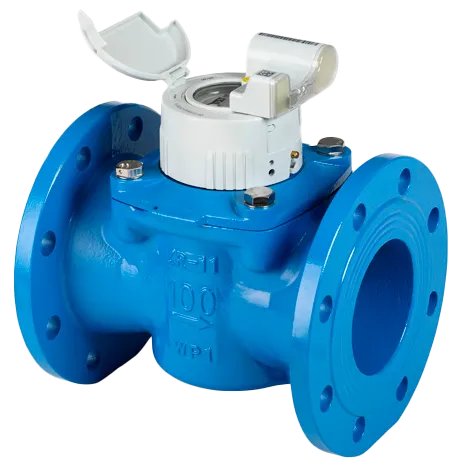

Priemyselný vodomer Zenner WPD/WPDH na studenú vodu
Priemyselný vodomer Zenner WPD/WPDH
✅ Menovitá svetlosť WPD (DN 40 - 150)
✅ Menovitá svetlosť WPHD (DN 200 - 300)
✅ Všetky materiály použité v časti určenej na pitnú vodu spĺňajú požadované normy, smernice a aktuálne EÚ schválenie pre pitnú vodu
✅ Vhodný na horizontálnu aj vertikálnu montáž
✅ Vymeniteľná metrologická jednotka v súlade s MID / OIML
✅ Najvyššia presnosť a spoľahlivosť aj pri nízkych prietokoch
✅ Stupeň krytia: IP68
✅ Nízky rozbehový prietok a vysoká odolnosť voči preťaženiu
✅ Široký rozsah merania, nízka tlaková strata
✅ Hydraulické odľahčenie ložísk
✅ Dlhodobá stabilita merania
✅ Vstup s redukciou vírenia prietoku
✅ Nie je potrebný priamy vstup ani výstup (U0/D0) podľa OIML R49 a DIN EN ISO 4064
✅ Optimálne pripravený na diaľkový odpočet
✅ Počítadlo otočné o 355°
✅ Prevádzkový tlak MAP 16 (voliteľne MAP 10)
✅ Schválený v súlade s MID / OIML
✅ Na meranie spotreby studenej a čistej pitnej vody alebo úžitkovej vody do teploty 50 °C
✅ Možnosť kombinácie so stacionárnym GSM systémom
✅ Dodatočná montáž modulu EDC (Electronic Data Capture):
✅ EDC LPWAN rádiový modul pre LoRaWAN®
✅ EDC bezdrôtový rádiový modul M-Bus
✅ EDC LPWAN rádiový modul pre LoRaWAN®
✅ EDC bezdrôtový rádiový modul M-Bus
✅ EDC kombinovaný modul M-Bus a impulzný výstup
Priemyselný vodomer Zenner WPD/WPDH je moderný a vysoko presný Woltmannov vodomer na studenú vodu, určený pre spoľahlivé meranie spotreby vody v priemyselných objektoch, vodárenských sieťach, technologických prevádzkach, výrobných halách a veľkých budovách. Vďaka robustnej konštrukcii a kvalitnému spracovaniu zabezpečuje dlhodobú stabilitu merania aj pri vysokom zaťažení a náročných prevádzkových podmienkach.
Vodomer Zenner WPD/WPDH je určený na meranie studenej pitnej a úžitkovej vody do 50 °C. Dostupný je v dimenziách DN 40 až DN 300. Vodomer sa vyznačuje nízkou tlakovou stratou, vysokou presnosťou aj pri nízkych prietokoch a vysokou odolnosťou proti preťaženiu.
Vďaka technológii hydraulického odľahčenia ložísk a optimalizovanému vstupu na zníženie vírenia prietoku zabezpečuje Zenner WPD/WPDH mimoriadne presné a stabilné meranie počas celej životnosti zariadenia. Vodomer spĺňa požiadavky MID certifikácie a normy OIML R49 a DIN EN ISO 4064, pričom nevyžaduje rovnú vstupnú ani výstupnú dĺžku potrubia (U0/D0).
Priemyselný vodomer Zenner WPD/WPDH podporuje moderné riešenia diaľkového odpočtu vody. Umožňuje dodatočnú montáž EDC komunikačných modulov pre technológie LoRaWAN®, wM-Bus alebo M-Bus, vďaka čomu je ideálny pre inteligentné systémy správy energií a monitorovanie spotreby vody v reálnom čase. Vysoký stupeň ochrany IP68 zabezpečuje spoľahlivú prevádzku aj vo vlhkom alebo zaplavenom prostredí. Vďaka možnosti horizontálnej aj vertikálnej montáže poskytuje flexibilné riešenie pre rôzne typy inštalácií.
Technické údaje Zenner WPD (DN 40 - 150), WPHD (DN 200 - 300):
| Parameter | Označenie | Jednotka | WPD | WPHD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Menovitý priemer | DN | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Trvalý prietok | Q3 | m³/h | 40 | 63 | 100 | 160 | 160 | 250 | 400 | 630 | 1000 |
| Preťažovací prietok | Q4 | m³/h | 50 | 78,75 | 125 | 200 | 200 | 312,5 | 500 | 787 | 1250 |
| Minimálny prietok | Q1 | m³/h | 0,25/0,64 | 0,25/0,64 | 0,40/1,0 | 0,63/1,59 | 0,63/1,59 | 1,56/3,97 | 2,5/6,35 | 6,3/10,0 | 10,0/15,87 |
| Prechodový prietok | Q2 | m³/h | 0,40/1,02 | 0,40/1,02 | 0,63/1,6 | 1,0/2,54 | 1,0/2,54 | 2,5/6,35 | 4,0/10,16 | 10,08/16,0 | 16,0/25,4 |
| Štartovací prietok | - | m³/h | 0,065 | 0,065 | 0,11 | 0,15 | 0,15 | 0,35 | 2 | 2 | 2 |
| Rozsah zobrazovania min | - | l | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 5 | 5 | 5 | 5 |
| Rozsah zobrazovania max | - | m³ | 999,999 | 999,999 | 999,999 | 999,999 | 999,999 | 999,999x10 | 999,999x10 | 999,999x10 | 999,999x10 |
| Teplotný rozsah | - | °C | 0,1 - 50 | ||||||||
| Prevádzkový tlak | MAP | bar | 0,3 - 16 | ||||||||
| Pulzná hodnota Reed | - | l/pulz | 100 | 100 | 100 | 100 | 100 | 1000 | 1000 | 1000 | 1000 |
| Pulzná hodnota modulátora | - | l/pulz | 10 | 10 | 10 | 10 | 10 | 100 | 100 | 100 | 100 |
| Trieda tlakovej straty | ∆p | bar | 0,25 | 0,40 | 0,40 | 0,40 | 0,40 | 0,40 | 0,10 | 0,10 | 0,10 |
| Mechanické prostredie | - | - | M2 | ||||||||
| Klimatické podmienky | - | °C | 5 - 55 | ||||||||
| Citlivosť na profil prietoku | - | - | U0/D0 | ||||||||
| Celková dĺžka | L | mm | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 | 500 |
| Hmotnosť cca | - | kg | 9,1 | 11,8 | 13,4 | 16,9 | 20,1 | 31,5 | 49 | 68 | 105 |
Zenner EDC komunikačný modul radio/impuls
✅ Konfigurovateľná rádiová technológia (wM-Bus alebo LoRaWAN®)
✅ Napájanie batériou, batériové napájanie so životnosťou až 15 rokov
✅ Detekcia manipulácie (tamper detection)
✅ Trieda ochrany IP68
✅ Možnosť dodatočnej montáže bez porušenia plomb
✅ Rozpoznanie smeru prúdenia
✅ Bezpečný zber dát bez použitia jazýčkových (reed) kontaktov
✅ Jednoprúdové suchobežné vodomery ETKD / ETWD
✅ Viacprúdové suchobežné vodomery MTKD / MTWD
✅ Objemové (piestové) vodomery RTKD
✅ Veľkokapacitné vodomery WPD / WPHD / WSD / WPV
✅ Samodiagnostika (self-monitoring)
✅ Detekcia manipulácie
✅ Detekcia demontáže modulu
✅ Detekcia spätného toku vody
✅ Detekcia únikov (netesností)
✅ Detekcia zastavenia vodomera
✅ Detekcia predimenzovaného vodomera
✅ Detekcia poddimenzovaného vodomera, resp. prasknutia potrubia
