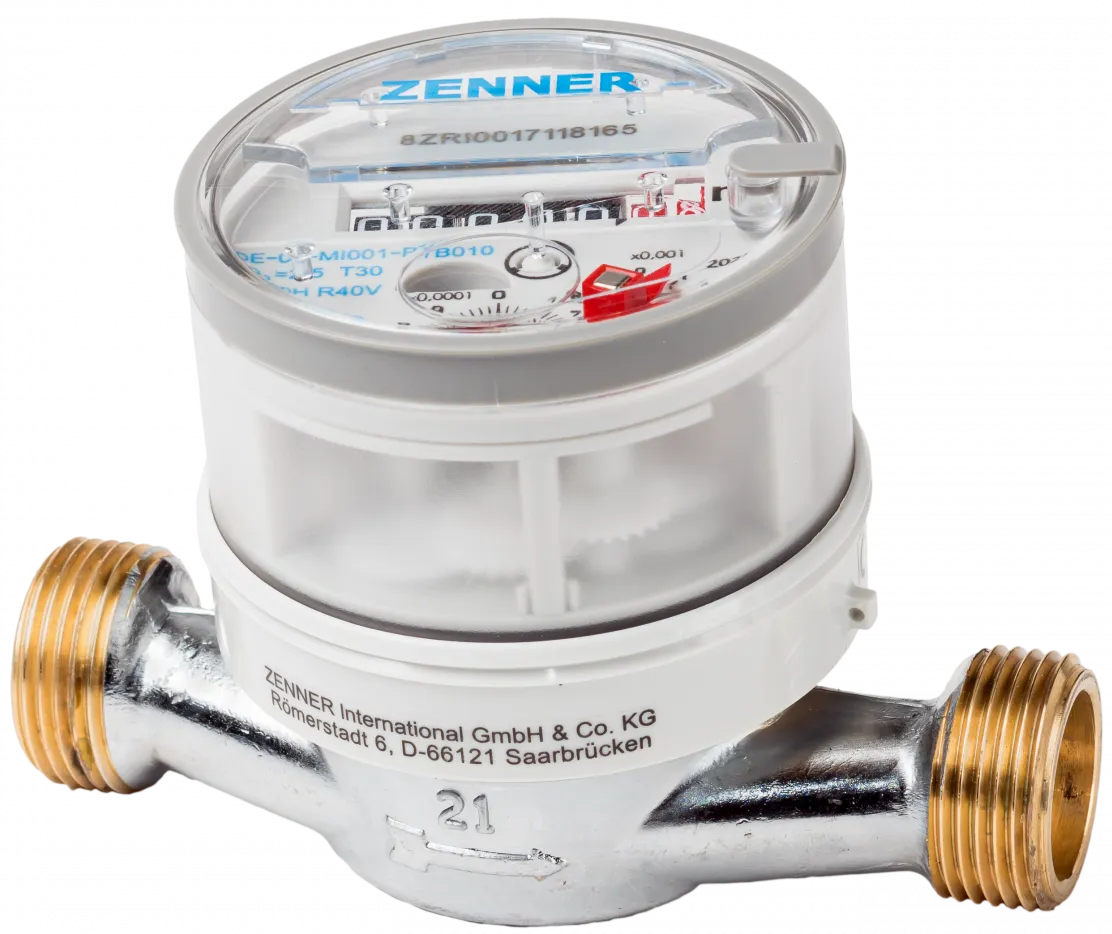

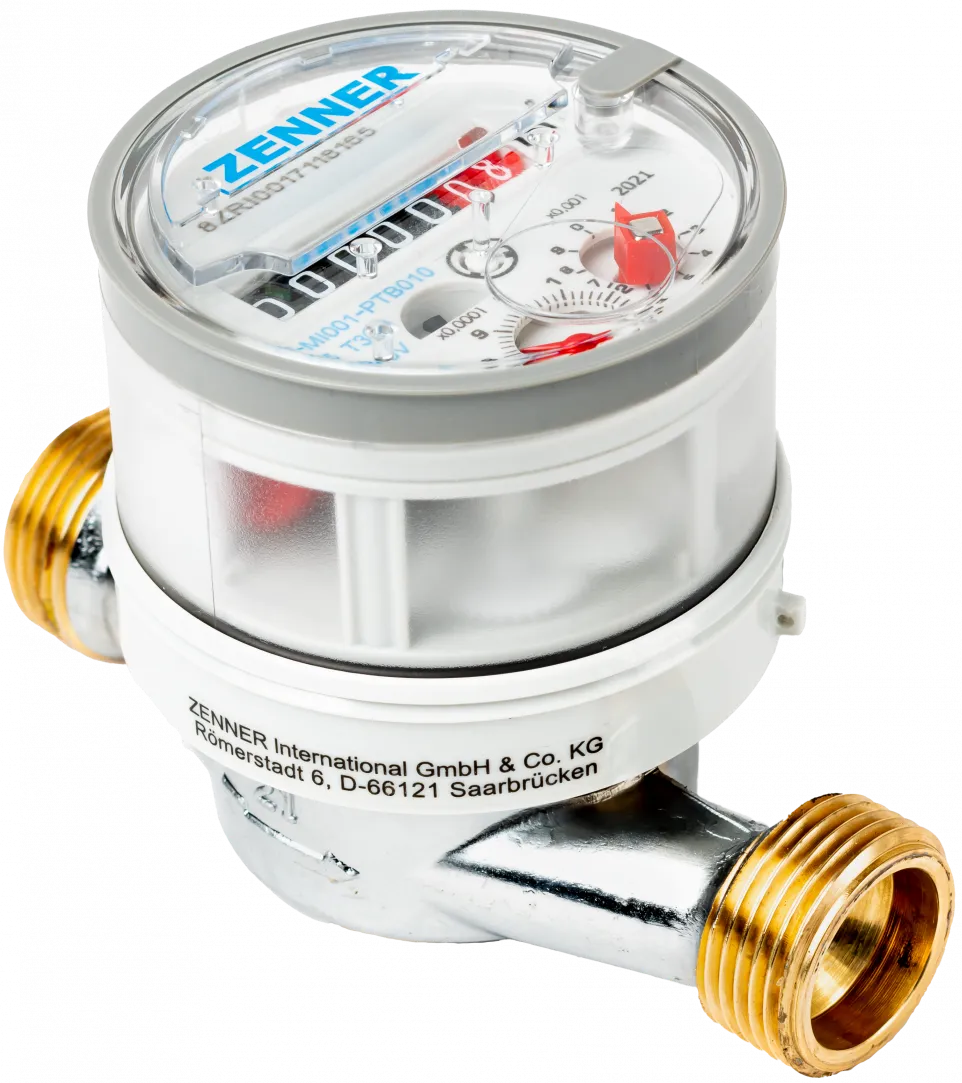

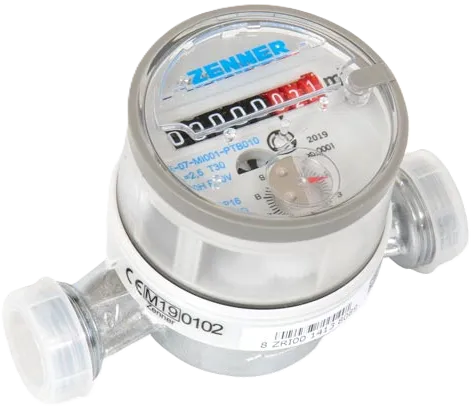

Bytový vodomer Zenner ETKD-M na studenú vodu
Bytový vodomer na studenú vodu Zenner ETKD-M
✅ Presne meranie spotreby studenej vody do 50 °C
✅ Bytový vodomer ETKD-M je pripravený k dodatočnému osadeniu a montáži rádio modulu
✅ Po osadení rádiového modulu možná komunikácia wM-Bus alebo LoRaWAN®
✅ Otočný číselník o 355° z odlného materiálu
✅ Menovitý tlak 1,6 MPa (PN16)
✅ Vodomery sú konštruované v súlade s STN EN 14154
✅ Továrensky skúšané v súlade s požiadavkami MID
✅ Stavebná dĺžka 80mm
✅ Stavebná dĺžka 110mm
✅ Stavebná dĺžka 115mm
✅ Stavebná dĺžka 130mm
✅ Montáž možná v horizontálnej alebo vertikálnej polohe
✅ Metrologická trieda H - R80, V - R40
✅ Možnosť dodania vodomera so 7 alebo 8 miestným čiselníkom
✅ S 8-valčekovým číselníkom
Bytový vodomer Zenner ETKD-M na studenú vodu je moderné a presné meracie zariadenie určené pre bytové domy, rodinné domy aj komerčné objekty. Vďaka vysokej metrologickej triede R80 v horizontálnej polohe a R40 vo vertikálnej polohe zabezpečuje spoľahlivé a presné meranie spotreby vody aj pri nízkych prietokoch.
Vodomer Zenner ETKD-M je navrhnutý v súlade s európskou smernicou MID a normou STN EN 14154, čo zaručuje jeho dlhodobú presnosť, stabilitu merania a certifikovanú kvalitu pre fakturačné účely.
Zariadenie je pripravené na integráciu rádiového modulu, ktorý umožňuje diaľkový odpočet spotreby vody prostredníctvom technológií wM-Bus alebo LoRaWAN®. To výrazne zjednodušuje zber dát bez nutnosti vstupu do bytov a znižuje prevádzkové náklady.
Zenner ETKD-M je dostupný v rôznych stavebných dĺžkach a je vhodný pre nové inštalácie aj rekonštrukcie vodomerových zostáv. Robustná konštrukcia zabezpečuje odolnosť voči vonkajším vplyvom, tlakovým zmenám aj mechanickému namáhaniu.
Spoločnosť EL-TECHNIK Prešov zabezpečuje predaj, odbornú montáž a výmenu vodomerov Zenner ETKD-M. Ponúkame komplexné riešenia vrátane diaľkového odpočtu a správy dát, čím pomáhame zefektívniť správu bytových domov.
| Parameter | Jednotka | ETKD-M | ||||
|---|---|---|---|---|---|---|
| Stavebná dĺžka L2 | mm | 110 / 115 / 130 | 80 | 110 / 115 / 130 | 130 | 130 |
| Menovitý priemer DN | mm | 15 | 15 | 15 | 20 | 20 |
| Závit vodomer D1 | inch | 3/4" | 3/4" | 3/4" | 1" | 1" |
| Výška H1 | mm | 77 | 77 | 77 | 80 | 80 |
Technické údaje - Vodomer na studenú vodu (ETKD-M)
| Parameter | Jednotka | ETKD-M | ||||
|---|---|---|---|---|---|---|
| Trvalý prietok Q3 | m³/h | 1,6 | 2,5 | 2,5 | 2,5 | 4 |
| Metrologická trieda | Horizontálna | R80 | ||||
| Metrologická trieda | Vertikálna | R40 | ||||
| Preťažovací prietok Q4 | m³/h | 2,00 | 3,125 | 3,125 | 3,125 | 5 |
| Minimálny prietok Q1 | Horizontálna (R80) l/h | 20 | 31 | 31 | 31 | 50 |
| Minimálny prietok Q1 | Vertikálna (R40) l/h | 40 | 63 | 63 | 63 | 100 |
| Prechodový prietok Q2 | Horizontálna (R80) l/h | 32 | 50 | 50 | 50 | 80 |
| Prechodový prietok Q2 | Vertikálna (R40) l/h | 64 | 100 | 100 | 100 | 160 |
| Reakčný prah (typický) | l/h | <10 | <10 | <10 | <10 | <14 |
| Meranie studená voda | °C | 0,1 - 50 | ||||
| Menovitý tlak | - | 1,6 MPa (PN16) | ||||
| Impulzná hodnota | l/impulz | 1 / 10 | ||||
| Tlaková strata pri Q3 (∆p) | bar | 0,63 | ||||
| Mechanická trieda prostredia | - | M1 | ||||
| Citlivosť na prietokový profil | - | U0 / D0 | ||||
| Montážna poloha | - | Horizontálna / Vertikálna | ||||
| Displej | - | 8-miestný | ||||
Použitie:
Rádiový modul je určený pre použitie v zostave s uvedenými vodomermi Zenner v ľubovoľnej pracovnej polohe (ETKD/ETWD), (MTKD/MTWD), (RTKD), (WPD / WPHD / WSD / WPV)
Zenner EDC komunikačné moduly radio/impuls
• Konfigurovateľná rádiová technológia (wM-Bus alebo LoRaWAN®)
• Možnosť výberu drátovanej technológie M-Bus
• Napájanie batériou, batériové napájanie so životnosťou až 15 rokov
• Detekcia manipulácie (tamper detection)
• Trieda ochrany IP68
• Možnosť dodatočnej montáže bez porušenia plomb
• Rozpoznanie smeru prúdenia
• Bezpečný zber dát bez použitia jazýčkových (reed) kontaktov
• Jednoprúdové suchobežné vodomery ETKD / ETWD
• Viacprúdové suchobežné vodomery MTKD / MTWD
• Objemové (piestové) vodomery RTKD
• Veľkokapacitné vodomery WPD / WPHD / WSD / WPV
• Samodiagnostika (self-monitoring)
• Detekcia manipulácie
• Detekcia demontáže modulu
• Detekcia spätného toku vody
• Detekcia únikov (netesností)
• Detekcia zastavenia vodomera
• Detekcia predimenzovaného vodomera
• Detekcia poddimenzovaného vodomera, resp. prasknutia potrubia
