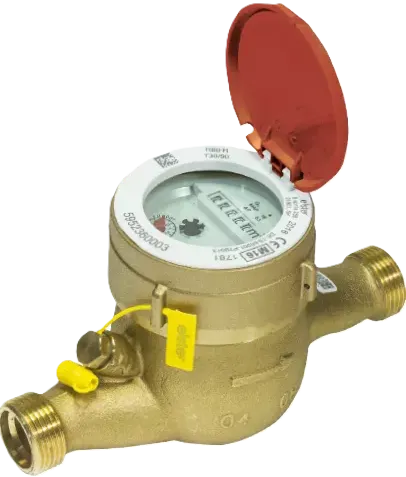

Domový vodomer Honeywell M190 na teplú vodu
Domový vodomer na teplú vodu TV Honeywell M190
✅ Viacprúdový suchobežný vodomer pre teplú vodu do 90 °C
✅ Rozsah Q3: 2,5 - 25 m³/h
✅ MID presnosť do R80
✅ EC certifikát: DE-15-MI001-PTB013
✅ Odolné ložiská obežného kolesa a magnetická spojka
✅ Počítadlo odolné voči UV žiareniu
✅ Pripravený na dodatočný pulzný modul (Reed kontakt)
✅ Pulzný výstup (100 l/pulz, možnosť 1000 l)
✅ Detekcia manipulácie (tamper detection)
✅ Hermeticky uzavretý register (IP68 pri module)
✅ conText® marking system
✅ Nízka tlaková strata a tichá prevádzka
✅ Triedy prostredia: M1 / E1, U0 / D0
✅ Vhodný pre horizontálnu montáž
Domový vodomer Honeywell M190 pre teplú vodu je viacprúdový suchobežný merač určený pre presné a dlhodobo stabilné meranie spotreby v rozvodoch teplej úžitkovej vody. Konštrukcia vodomeru je optimalizovaná pre prevádzku až do 90 °C. Vďaka princípu viacprúdového merania dochádza k rovnomernému zaťaženiu obežného kolesa, čo minimalizuje opotrebenie a zvyšuje presnosť aj pri nízkych prietokoch.
Merací mechanizmus je oddelený od počítadla pomocou magnetickej spojky, čím sa eliminuje priamy kontakt s meraným médiom a znižuje sa riziko zanášania nečistotami. Hermeticky uzavretý register poskytuje vysokú odolnosť voči vlhkosti a kondenzácii, čo je kľúčové najmä v náročných inštalačných podmienkach. Vodomer je vybavený robustnými ložiskami s dlhou životnosťou a konštrukčnými prvkami, ktoré zabezpečujú nízku tlakovú stratu a stabilnú prevádzku aj pri kolísaní prietoku.

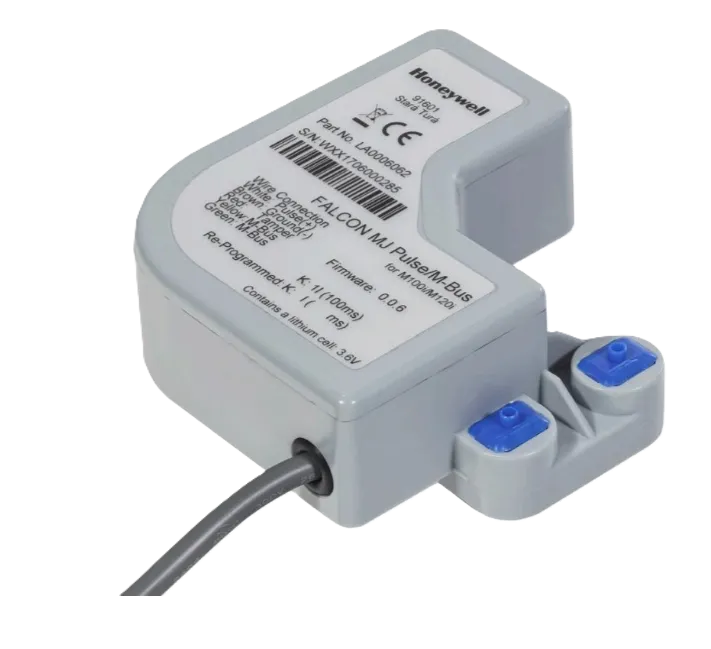

Z hľadiska integrácie do systémov správy budov je vodomer pripravený na rozšírenie o pulzný modul (Reed kontakt), ktorý umožňuje diaľkový zber a prenos dát o spotrebe vody. Táto funkcionalita je vhodná pre moderné systémy merania a regulácie, kde je požadovaná automatizácia odpočtov a presné rozpočítanie nákladov. Vodomer spĺňa príslušné metrologické a legislatívne požiadavky vrátane MID certifikácie, čo garantuje jeho použiteľnosť v oficiálnych meracích aplikáciách.
Vďaka svojej konštrukcii a technickým parametrom je Honeywell M190 vhodný pre bytové domy, komerčné objekty aj priemyselné aplikácie, kde je kladený dôraz na spoľahlivosť, presnosť merania a dlhodobú prevádzkovú stabilitu. V kombinácii s odbornou montážou a pravidelným metrologickým overením predstavuje efektívne riešenie pre kontrolu a optimalizáciu spotreby teplej vody.
Spoločnosť EL-TECHNIK Prešov zabezpečuje predaj, odbornú montáž a výmenu vodomerov Honeywell M190. Ponúkame komplexné riešenia vrátane diaľkového odpočtu a správy dát, čím pomáhame zefektívniť správu bytových domov.
Technické údaje Honeywell M190:
| Parameter | Jednotka | Honeywell M190 | ||||||
|---|---|---|---|---|---|---|---|---|
| Menovitý priemer | DN | 15 | 20 | 25 | 25 | 32 | 40 | 50 |
| Q3 (trvalý prietok) | m³/h | 2.5 | 2.5 | 4 | 6.3 | 10 | 16 | 25 |
| Q4 (preťažovací) | m³/h | 3.125 | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 |
| Q2 (prechodový) | l/h | 50 | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1 (minimálny) | l/h | 31.25 | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 |
| Merací rozsah Q3/Q1 | - | R80 | ||||||
| Teplotná trieda | °C | T30 / T90 | ||||||
| Max. tlak (MAP) | bar | 16 | ||||||
| Prietok pri Δp = 1 bar | m³/h | 4.1 / 6.8 / 8.5 / 13.1 / 21.6 / 32.8 | ||||||
| Tlaková strata Δp | bar | 0.63 | ||||||
| Inštalácia | - | Horizontálna | ||||||
| Umiestnenie | - | Otvorené / uzavreté priestory | ||||||
| Klimatická trieda | °C | 5 - 70 (kondenzujúce / nekondenzujúce) | ||||||
| Mechanické prostredie | - | M1 | ||||||
| Elektromagnetické prostredie | - | E1 | ||||||
| Citlivosť prietoku | - | U0 / D0 | ||||||
| Závit vodomeru D1 | - | G ¾ B | G 1 B | G 1¼ B | G 1¼ B | G 1½ B | G 2 B | G 2½ B |
| Prípojka | - | R ½ | R ¾ | R 1 | R 1 | R 1½ | R 2 | - |
| Dĺžka L1 | mm | 165 | 190 | 260 | 260 | 300 | 300 | 270 |
| Šírka B1 | mm | 100 / 122 / 125 / 165 (podľa DN) | ||||||
| Vzdialenosť osí B2 | mm | — / dostupné pri MTHR-S verzii | ||||||
| Výška H1 | mm | 31 | 43 | 43 | 46 | 46 | 68 | 68 |
| Výška H2 | mm | 115 | 130 | 130 | 153 | 153 | 160 | 160 |
| Hmotnosť | kg | 1.5 | 2.5 | 2.5 | 3.7 | 3.7 | 4.5 | 8.5 |
| Pulzný výstup | - | Reed kontakt (IP68) | ||||||
| Pulzná hodnota | l/pulz | 100 (1000 na požiadanie) | ||||||
| Detekcia manipulácie | - | Áno (tamper contact) | ||||||
| Certifikácia | - | MID (DE-15-MI001-PTB013) | ||||||
| Technológie | - | conText® marking system | ||||||
