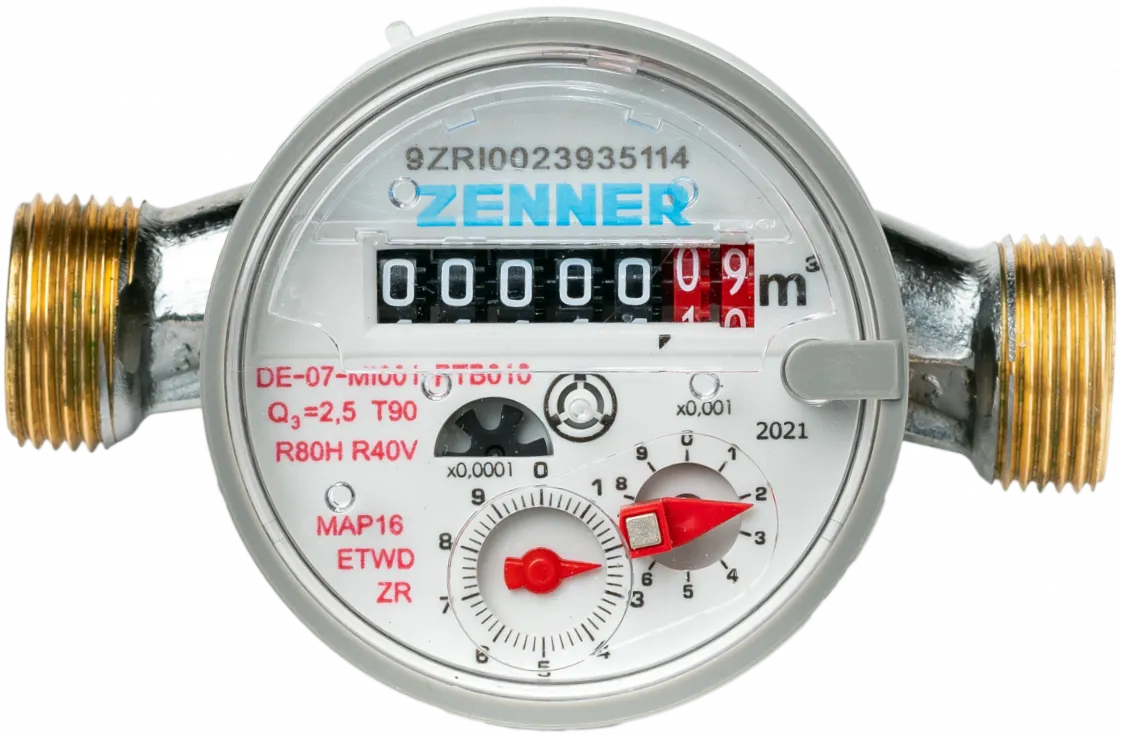

Bytový vodomer Zenner ETWD-N na teplú vodu
Bytový vodomer na teplú vodu Zenner ETWD-N
✅ Presne meranie spotreby teplej vody do 90 °C
✅ Bytový vodomer ETWD-N je pripravený k dodatočnému osadeniu a montáži impulzného výstupu
✅ Po osadení impuzného modulu možná komunikácia dratovaný M-Bus alebo LoRaWAN
✅ Otočný číselník o 355° z odlného materiálu
✅ Menovitý tlak 1,6 MPa (PN16)
✅ Vodomery sú konštruované v súlade s STN EN 14154
✅ Továrensky skúšané v súlade s požiadavkami MID
✅ Stavebná dĺžka 80mm
✅ Stavebná dĺžka 110mm
✅ Stavebná dĺžka 115mm
✅ Stavebná dĺžka 130mm
✅ Montáž možná v horizontálnej alebo vertikálnej polohe
✅ Metrologická trieda H - R80, V - R40
✅ Možnosť dodania vodomera so 7 alebo 8 miestným čiselníkom
✅ S 8-valčekovým číselníkom impulzná hodnota je 1 l/impulz
✅ S 7-valčekovým číselníkom impulzná hodnota je 10 l/impulz
Bytový vodomer Zenner ETWD-N je spoľahlivé riešenie pre presné meranie spotreby teplej vody v bytových domoch, rodinných domoch aj komerčných objektoch. Je navrhnutý v súlade s európskou smernicou MID a spĺňa vysoké požiadavky na presnosť, dlhodobú stabilitu a metrologickú spoľahlivosť aj pri teplotách teplej vody.
Vyznačuje sa vysokou presnosťou merania aj pri nízkych prietokoch teplej vody, čo zabezpečuje spravodlivé rozpočítanie spotreby medzi jednotlivých odberateľov. Metrologická trieda R80 v horizontálnej polohe a R40 vo vertikálnej polohe garantuje presné výsledky merania v rôznych inštalačných podmienkach.
Robustná konštrukcia vodomeru je odolná voči vysokým teplotám, tlakovým zmenám, mechanickému opotrebeniu aj dlhodobému prevádzkovému zaťaženiu. Otočný číselník umožňuje jednoduché a prehľadné odčítanie údajov aj pri rôznych montážnych polohách.
Spoločnosť EL-TECHNIK Prešov zabezpečuje predaj, odbornú montáž a výmenu vodomerov Zenner ETWD-N. Ponúkame komplexné riešenia vrátane diaľkového odpočtu a správy dát, čím pomáhame zefektívniť správu bytových domov a optimalizovať náklady na spotrebu teplej vody.
| Parameter | Jednotka | ETWD-N | ||||
|---|---|---|---|---|---|---|
| Stavebná dĺžka L2 | mm | 110 / 115 / 130 | 80 | 110 / 115 / 130 | 110 / 130 | 130 |
| Menovitý priemer DN | mm | 15 | 15 | 15 | 20 | 20 |
| Závit vodomer D1 | inch | 3/4" | 3/4" | 3/4" | 1" | 1" |
| Výška H1 | mm | 77 | 77 | 77 | 80 | 80 |
Technické údaje - Vodomer na teplú vodu (ETWD-N)
| Parameter | Jednotka | ETWD-N | ||||
|---|---|---|---|---|---|---|
| Trvalý prietok Q3 | m³/h | 1,6 | 2,5 | 2,5 | 2,5 | 4 |
| Metrologická trieda | Horizontálna | R80 | ||||
| Metrologická trieda | Vertikálna | R40 | ||||
| Preťažovací prietok Q4 | m³/h | 2,00 | 3,125 | 3,125 | 3,125 | 5 |
| Minimálny prietok Q1 | Horizontálna (R80) l/h | 20 | 31 | 31 | 31 | 50 |
| Minimálny prietok Q1 | Vertikálna (R40) l/h | 40 | 63 | 63 | 63 | 100 |
| Prechodový prietok Q2 | Horizontálna (R80) l/h | 32 | 50 | 50 | 50 | 80 |
| Prechodový prietok Q2 | Vertikálna (R40) l/h | 64 | 100 | 100 | 100 | 160 |
| Reakčný prah (typický) | l/h | <10 | <10 | <10 | <10 | <14 |
| Meranie teplá voda | °C | 0,1 - 90 | ||||
| Menovitý tlak | - | 1,6 MPa (PN16) | ||||
| Impulzná hodnota | l/impulz | 1 / 10 | ||||
| Tlaková strata pri Q3 (∆p) | bar | 0,63 | ||||
| Mechanická trieda prostredia | - | M1 | ||||
| Citlivosť na prietokový profil | - | U0 / D0 | ||||
| Montážna poloha | - | Horizontálna / Vertikálna | ||||
| Displej | - | 7-miestný / 8-miestný | ||||
